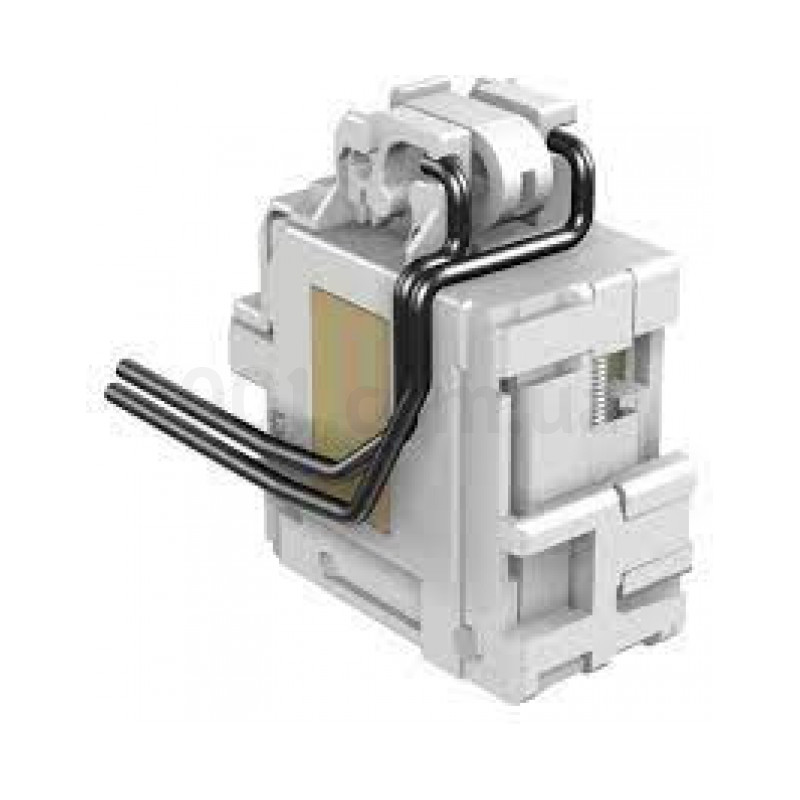

Реле мінімальної напруги UVR-C A1-A2 220-240Vac-220-250Vdc

Дополнительные реле

Реле отключения (независимый расцепитель) с подключенными проводами SOR-C обеспечивает размыкание автоматического выключателя с помощью кратковременного электрического сигнала. Работа реле гарантируется в диапазоне от 70 до 110 % номинального напряжения Un как переменного, так и постоянного тока. Реле отключения всегда оснащается концевым контактом для снятия электропитания после срабатывания реле. Механический срок службы реле SOR-C составляет 10% срока службы соответствующего автоматического выключателя.

Реле минимального напряжения с подключенными проводами UVR-C отключает автоматический выключатель в случае отсутствия/падения напряжения на реле. Диапазон срабатывания по стандарту составляет от 70 до 35 % от величины Un. После срабатывания автоматический выключатель может быть включен снова, если напряжение сети выше 85 % от Un. Если реле минимального напряжения не запитано, то включить автоматический выключатель или замкнуть его главные контакты невозможно. Механический срок службы реле UVR-C составляет 10% срока службы соответствующего автоматического выключателя.

Дополнительные реле SOR-C и UVR-C для выключателей A1, A2 и A3, которые могут устанавливаться как альтернатива друг другу, предлагаются только с подключенными проводами (сечение провода 20 AWG/0,5 мм2 ), длиной 1 м. Для выключателей A1 и A2 дополнительные реле устанавливаются в гнезде без крепления винтами.

Одно из реле SOR-C или UVR-C может быть установлено в следующих автоматических выключателях: • трехполюсных (A1, A2, А3) - в левом гнезде.
