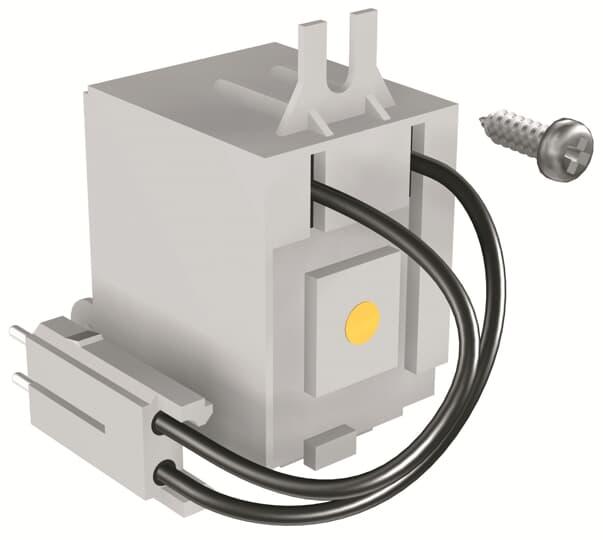

Реле вимкнення з під'єднаними дротами SOR-C A1-A2 24-30 Vac/dc

Додаткові реле

Реле відключення (незалежний розчіплювач) із підключеними проводами SOR-C забезпечує розмикання автоматичного вимикача за допомогою короткочасного електричного сигналу. Робота реле гарантується в діапазоні від 70 до 110% номінальної напруги Un як змінного, і постійного струму. Реле відключення завжди оснащується кінцевим контактом для зняття живлення після спрацьовування реле. Механічний термін служби реле SOR-C становить 10% від терміну служби відповідного автоматичного вимикача.

Реле мінімальної напруги з підключеними проводами UVR-C вимикає автоматичний вимикач у разі відсутності/падіння напруги на реле. Діапазон спрацьовування за стандартом становить від 70 до 35% від величини Un. Після спрацювання автоматичний вимикач може бути увімкнений знову, якщо напруга мережі вище 85% від Un. Якщо реле мінімальної напруги не запитано, то увімкнути автоматичний вимикач або замкнути його головні контакти неможливо. Механічний термін служби реле UVR-C становить 10% від терміну служби відповідного автоматичного вимикача.

Додаткові реле SOR-C та UVR-C для вимикачів A1, A2 та A3, які можуть встановлюватися як альтернатива один одному, пропонуються тільки з підключеними проводами (перетин 20 AWG/0,5 мм2 ), довжиною 1 м. Для вимикачів A1 та A2 додаткові реле встановлюються у гнізді без кріплення гвинтами.

Одне з реле SOR-C або UVR-C може бути встановлене у наступних автоматичних вимикачах: • триполюсний (A1, A2, А3) - у лівому гнізді.
